PN — это сокращение от Nominal Pressure (номинальное давление). Оно показывает максимально допустимое рабочее давление трубы в бар при температуре 20°C.
Пример:
Труба PN6 выдерживает до 6 бар при 20°C.
Труба PN16 выдерживает до 16 бар при 20°C.
Число PN напрямую соответствует давлению в барах:
1 bar ≈ 0.1 МПа ≈ 14.5 psi
Таким образом, труба PN10 может выдерживать около 1 МПа внутреннего давления.

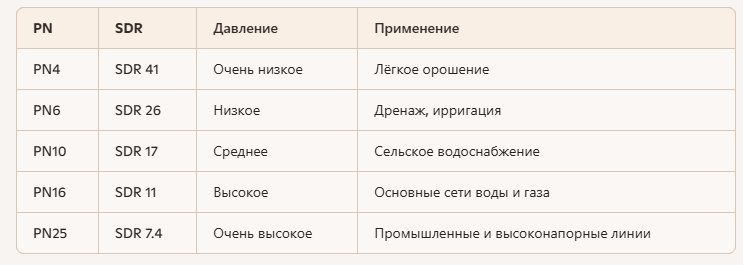

Соотношение между наружным диаметром (OD) и толщиной стенки (e) выражается через параметр SDR (Standard Dimension Ratio):
Чем меньше SDR → тем толще стенка → выше прочность.
Общая закономерность: большее PN → меньше SDR → толще стенка → выше сопротивление давлению.

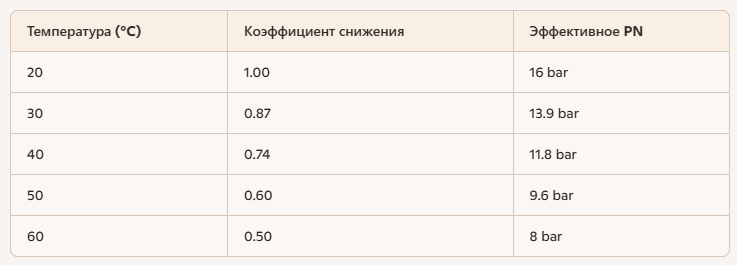

Значение PN определяется при 20°C. При повышении температуры прочность трубы снижается. Для труб PE100 (PN16):
👉 При более высоких температурах необходимо выбирать трубы с большим PN.
PN (номинальное давление): расчётная величина при стандартных условиях (20°C, без гидроударов).
Рабочее давление: фактическое давление жидкости в трубе, которое может изменяться из-за насосов, перепадов высоты или гидравлических ударов.
Для безопасного проектирования рабочее давление обычно принимается на 10–20% ниже PN.
